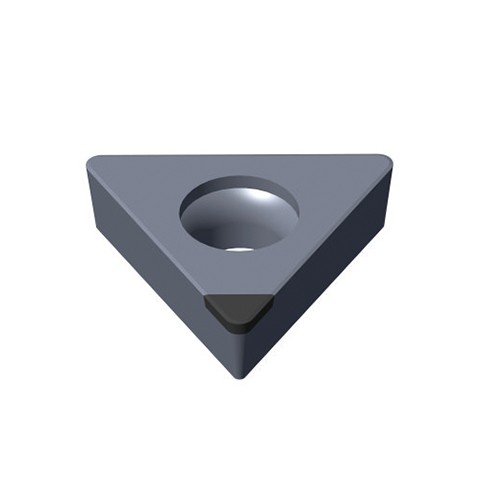

TCGW Суперфинишные Режущие Инструменты

TCGW Суперфинишные Режущие Инструменты

Артикул: F2CBN3FK09 Категория:

Описание

Классы и применения

Форма Класс Режим обработки Материалы Скорость резки Жидкость для резки
FBK

7510

 Непрерывная, прерывистая обработка Серый чугун 600-1200 Сухая резка, мокрая резка
7520 Непрерывная, прерывистая обработка Gray cast iron 600-1200 Сухая резка, мокрая резка
Порошковая металлургия 90-200
7530 Непрерывная, прерывистая обработка Порошковая металлургия 90-200 Сухая резка
FBK 9540 Высокоскоростная непрерывная отделка Закалённая сталь 180-300 Сухая резка, мокрая резка
9550 Непрерывная, лёгкая, прерывистая отделка Шарикоподшипниковая сталь, цементированная сталь 100-175 Сухая резка, мокрая резка
9530 Continuons medium interruped finishing and semi-finishing Шарикоподшипниковая сталь, Цементируемая сталь 140-220 Сухая резка
9560 Непрерывная жесткая прерывистая обработка цементированная сталь 100-200 Сухая резка

Спецификация

Примечание: предпочтительное состояние режущей кромки можно настроить

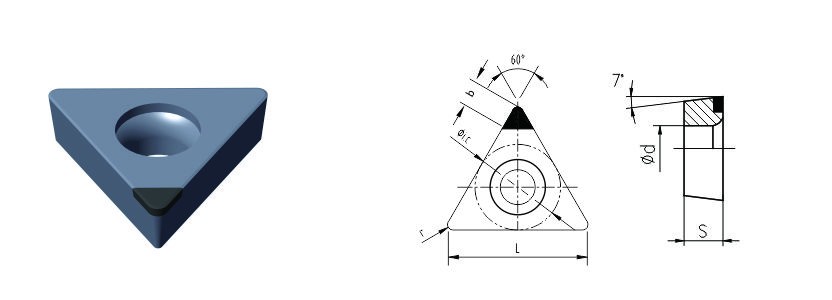

Тип Измерение Стандартный режущий край
ISO L φi.c s φd r b


TCGW090202

 9 5.56 2.38 2.5 0.2 2.2 T01020

T02020

S01020

S02020

TCGW090204

 9 5.56 2.38 2.5 0.4 2.1

TCGW090208

 9 5.56 2.38 2.5 0.8 1.8

TCGW110202

 11 6.35 2.38 2.8 0.2 2.2

TCGW110204

 11 6.35 2.38 2.8 0.4 2.1

TCGW110208

 11 6.35 2.38 2.8 0.8 1.8

TCGW110302

 11 6.35 3.18 2.8 0.2 2.2

TCGW110304

 11 6.35 3.18 2.8 0.4 2.1

TCGW110308

 11 6.35 3.18 2.8 0.8 1.8

TCGW16T302

 16 9.525 3.97 4.4 0.2 2.2

TCGW16T304

 16 9.525 3.97 4.4 0.4 2.1

TCGW16T308

 16 9.525 3.97 4.4 0.8 1.8

TCGW16T312

 16 9.525 3.97 4.4 1.2 1.5



Тип Класс
ISO FBK7510 FBK7520 FBK7530 FBK9530 FBK9540 FBK9550 FBK9560
TCGW 090202 ● ●
TCGW 090204 ● ●
TCGW 090208 ● ●
TCGW 110202 ● ●
TCGW 110204 ● ●
TCGW 110208 ● ●
TCGW 110302 ● ●
TCGW 110304 ● ●
TCGW 110308 ● ●
TCGW 16T302 ● ●
TCGW 16T304 ● olspan=»1″ rowspan=»1″ align=
