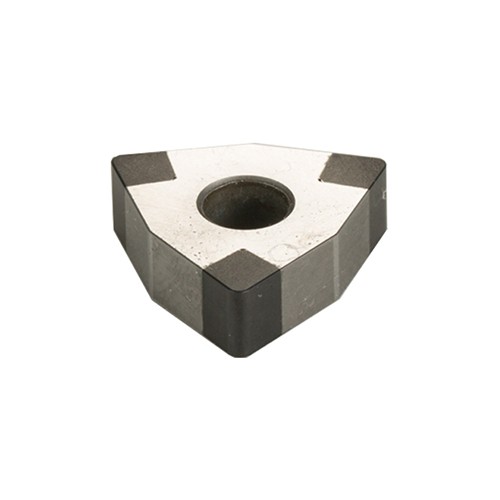

WNGA Суперфинишные Режущие Инструменты

Описание

Классы и применения

Форма	Класс	Режим обработки	Материалы	Скорость резки	Жидкость для резки
FBK	7510	Непрерывная, прерывистая обработка	Серый чугун	600-1200	Сухая резка, мокрая резка
	7520	Непрерывная, прерывистая обработка	Gray cast iron	600-1200	Сухая резка, мокрая резка
			Порошковая металлургия	90-200
	7530	Непрерывная, прерывистая обработка	Порошковая металлургия	90-200	Сухая резка
FBK	9540	Высокоскоростная непрерывная отделка	Закалённая сталь	180-300	Сухая резка, мокрая резка
	9550	Непрерывная, лёгкая, прерывистая отделка	Шарикоподшипниковая сталь, цементированная сталь	100-175	Сухая резка, мокрая резка
	9530	Continuons medium interruped finishing and semi-finishing	Шарикоподшипниковая сталь, Цементируемая сталь	140-220	Сухая резка
	9560	Непрерывная жесткая прерывистая обработка	цементированная сталь	100-200	Сухая резка

Спецификация

Примечание: предпочтительное состояние режущей кромки можно настроить

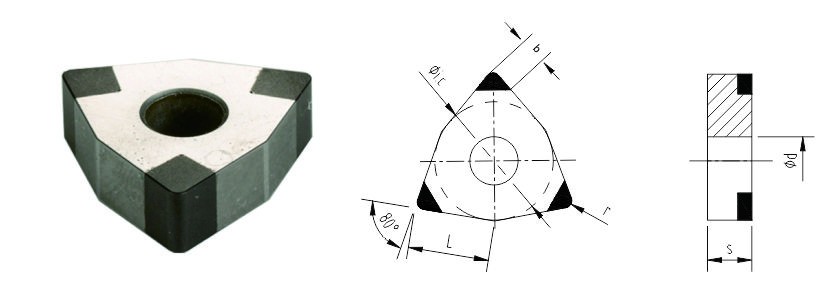

Тип	Измерение						Стандартный режущий край
ISO	L	φi.c	s	φd	r	b
WNGA060402-3S	6	9.525	4.76	3.81	0.2	2.6	T01020 T02020 S01020 S02020
WNGA060404-3S	6	9.525	4.76	3.81	0.4	2.5
WNGA060408-3S	6	9.525	4.76	3.81	0.8	2.3
WNGA080402-3S	8	12.7	4.76	5.16	0.2	2.6
WNGA080404-3S	8	12.7	4.76	5.16	0.4	2.5
WNGA080408-3S	8	12.7	4.76	5.16	0.8	2.3
WNGA080412-3S	8	12.7	4.76	5.16	1.2	2.2



Тип	Класс
ISO	FBK7510	FBK7520	FBK7530	FBK9530	FBK9540	FBK9550	FBK9560
WNGA 060402-3S	●				●
WNGA 060404-3S	●				●
WNGA 060408-3S	●				●
WNGA 080402-3S	●				●
WNGA 080404-3S	●				●
WNGA 080408-3S	●				●
WNGA 080412-3S	●				●
